Cara Mengganti Gimbal Pada Drone

Cara mengganti gimbal H3-3D dengan Zenmuse H4-3D gimbal pada Phantom 2

Cara mengganti gimbal H3-3D dengan Zenmuse H4-3D gimbal pada Phantom 2
Diposting ole  George Krieger penyuka dan juga ahli dalam metode bongkar pasang drone, kita dapat mendapatkan tips dan trik dari gaya yang dia terapkan melalui
Video penuh dari prosedur di sini: http://youtu.be/NjJT3WnUgA4 dan tertanam di bagian bawah halaman.
jika anda membutuhkan tutorial dari tulisan. blog letakkan akan membagikan hasil dari tulisan dari situs yang didapatkan dari whirlingtripod [dot} com





Persiapkan ini

  • Obeng
  • Allen Wrench untuk sekrup DJI
  • Pinset membantu tapi tidak diperlukan

    Tahap Pergantian step By step

  1. Lepaskan H3-3D gimbal dan pelat dasar
  2. Pasang peredam Anti-Vibration ke pelat dasar baru
  3. Masukkan 2 Anti-Drop Klip di posisi M1 dan M3 dari pelat dasar melalui Anti Vibration peredam .. tidak menempatkan mesin cuci penguncian pada belum.
  4. Instal pelat dasar baru (tidak menggunakan plat dasar Zenmuse H3-3D karena berbeda) dengan Klip Anti Jatuhkan dimasukkan ke Phantom 2 lubang mounting. image02

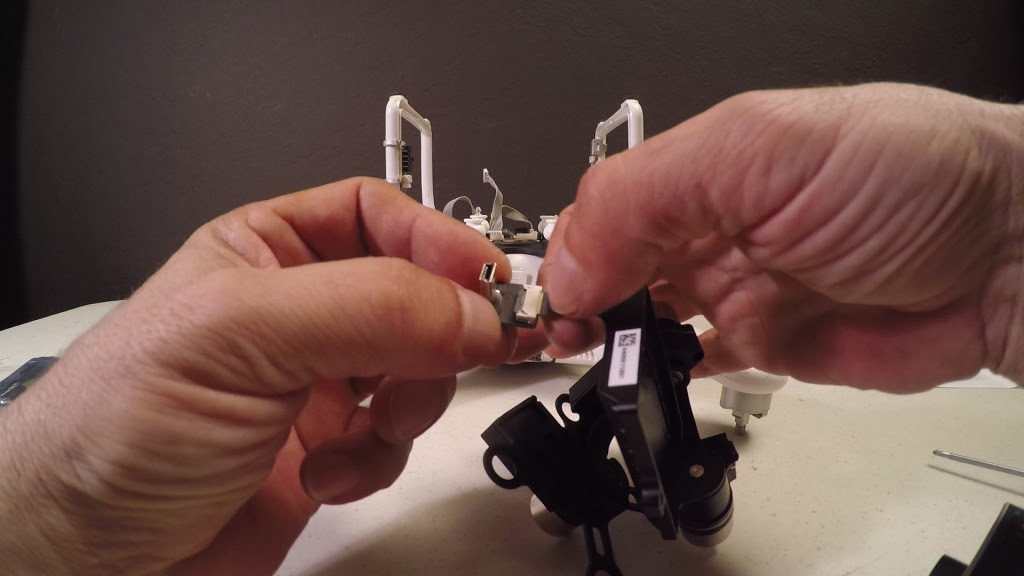

  5. Lepaskan konektor board USB dari gimbal H3-3D tua untuk digunakan pada model H4-3D baru. Untuk menghapus papan membentuk kabel pita mengangkat penjepit hitam kecil pada konektor, dan tarik keluar kabel.
  6. Menginstal konektor board USB ke gimbal Zenmuser H4-3D baru memastikan orientasi yang benar dan penjepit hitam bentak ke tempatnya. image06
  7. Tempatkan gimbal H4-3D baru pada pelat dasar dengan melampirkan peredam Anti yang terhubung ke pelat dasar untuk pelat gimbal.
  8. Menempatkan mesin cuci penguncian pada Klip Anti Drop posisi M1 dan M3 tetapi hanya turun satu kali klik. JANGAN LEBIH Kencangkan (Anda tidak akan memiliki peredam dan video akan goyah)
  9. Pasang di kabel kontrol gimbal 8 pin yang berasal dari papan Anti Gangguan Enhancement ke gimbal baru.

  10. Instal GoPro Pahlawan 4 Anda dalam gimbal menggunakan braket dan baut dari H3-3D lama Anda.
  11. Meng-upgrade firmware jika diperlukan dan selalu melakukan kalibrasi lanjutan sebelum pengujian dan konfigurasi baru.
  12. Meninjau semua pengaturan gimbal dan pesawat, melakukan penerbangan uji singkat di dekat untuk melihat stabilitas gimbal ini. Pergi film dan menguji pekerjaan Anda!

    demikian tulisan tutorial yang berhasil saya dapatkan melalui link web yang ada. selamat mencoba
